ULTRAJET®/JET® G-A GRIP
MA-SYSTEM®

ULTRAJET®/JET® G-A GRIP, klasse B, er en ankerbøje i rustfrit stål. Installer ULTRAJET®/JET® G-A GRIP oven på en kobling for at håndtere højere tryk. Bøjen består af en "tandet" stålfejning, der er monteret med to bolte. Den takkede inderside griber om røret og fikserer derved rørsamlingen. Kan kombineres med ULTRAJET® i alle dimensioner, samt JET®-kobling i DN100 og DN150. Velegnet til regnvandsrør.


Sving: Rustfri fejning i henhold til EN 1.4510/11

Bolte: Galvaniserede sekskantbolte, fuldgevind (M8 - DN50 og DE 75, M10 - DN100 og 150 og M12 - DN 200, 250 og 300)

Spændeskiver: Galvaniseret stål

Anvendelseområde: Innedørs avløp
Standard (EN): EN 1.4510/11
Farve: Grå

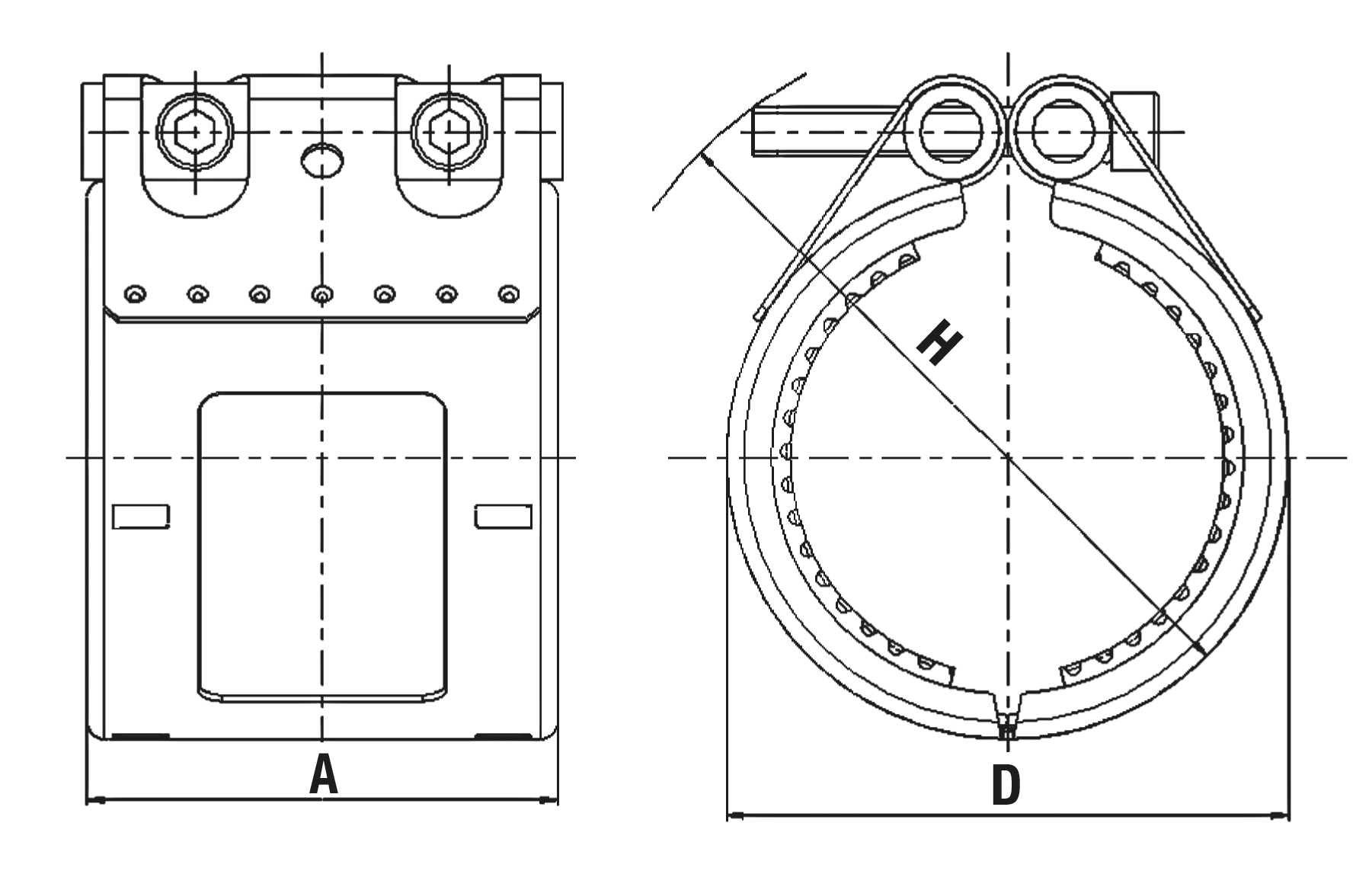

    Teknisk fakta

    Dim: DN50
    A mm: 77,0
    H mm: 105
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DE75
    A mm: 77,0
    H mm: 120
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DN100
    A mm: 97,0
    H mm: 150
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DN150
    A mm: 97,0
    H mm: 215
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DN200
    A mm: 113,0
    H mm: 270
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DN250
    A mm: 139,0
    H mm: 335
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål
    Dim: DN300
    A mm: 139,0
    H mm: 490
    Varekod (told): 73071990
    Salgsenhed: Stk
    Se mål

    Certifikat

    EPD logo
    EPD
    Säker Vatten logo
    Säker Vatten
    CE logo
    CE
    ETA logo
    ETA
    ISO 9001 logo
    ISO 9001
    ISO 14001 logo
    ISO 14001

    Dokument og filmer

    Dokument

    pdf.preview Katalog MA

    Katalog MA

    pdf.preview Faktaark

    Faktaark

    pdf.preview EPD - MA-SYSTEM

    EPD - MA-SYSTEM

    Video

    Kontaktpersoner

    Andreas Hanson
    Sælger MA-SYSTEM®
    +46 8 705 86 51
    fornavn.efternavn@gustavsberg-ror.se
    Staffan Ecklein
    Sælger MA-SYSTEM®
    +46 35 17 22 38
    fornavn.efternavn@gustavsberg-ror.se
    Magnus Stierna
    Ordrekoordinator
    +46 35-17 21 40
    order@gustavsberg-ror.se

    FAQ

    Har du stadig brug for hjælp? Her samler vi vores mest almindelige spørgsmål og svar.

    Rør og fittings sammenføjes let med en mekanisk kobling (ULTRAJET®- eller JET®-kobling) og fastgøres med skruetrækkere.

    Fastspænding af MA-SYSTEM® skal udføres på en sådan måde, at rørforbindelsen ikke udsættes for bøjningsspændinger, så der kan forekomme lækage. Ledninger uden fittings fastspændes med maksimalt 2000 mm mellem klemmerne. Afstanden mellem skrueklemmer og koblinger må højst være 750 mm. Stående ledninger fastspændes med maksimalt 2000 mm mellem klemmerne og maksimalt 2000 mm fra indstøbning i bjælkelag.

    Rør og fittings er belagt med epoxy og opfylder med en god marginal kravene i fremstillingsstandarden EN877. Nedenfor er angivet den mindste tykkelse af epoxybelægningen.

    Rør

    Udenfor: 40 µm

    Indenfor: 120 µm


    Fittings

    Udenfor: 120 µm

    Indenfor: 120 µm


    Vi har vores centrallager i Halmstad, Sverige, hvilket betyder at vi hurtigt og nemt kan distribuere produkter der efterspørges. MA-SYSTEM® er også på engroslagre i Danmark og Norge. Kontakt os for mere information.

    MA-SYSTEM® er testet og godkendt i sin helhed og er klassificeret som A2-s1, d0, hvilket er en stærk klassificering for produktets brandtekniske adfærd.

    A2: Ikke-brændbart materiale

    s1: Bygningsdelen kan udlede meget begrænsede mængder brandgasser

    d0: Brændende dråber eller partikler må ikke udsendes fra bygningsdelen


    Ja, MA-SYSTEM® med systemets indgående komponenter er tilgængelig som BIM-objekt i MagiCAD for Revit og som epj-skabelon til AutoCAD.

    Søg efter Gustavsberg Rörsystem, og få adgang til vores produkter i MagiCAD HER.

    Vi anbefaler montering af MA Stamrørsstøtte på stående samleledninger for hver 3. etage. På denne måde reduceres risikoen for at danne støj i faldstammen, og samleledningen bliver aflastet.

    Alle monteringsanvisninger i MA-SYSTEM® er godkendt iht. de svenske brancheregler "Säker Vatteninstallation" (Sikker vandinstallation).
