MA Grenrör 70°
MA-SYSTEM®

Grenrör med sidoanslutning och 70 graders avvinkling. Sammankopplas med mekanisk koppling och MA-RÖR®.

Användningsområde: Inomhusavlopp
Standard (EN): EN 877
Material: Gjutjärn
Färg: Svart
Ytbeläggning inv.: 120 µm epoxy
Ytbeläggning utv.: 120 µm epoxy

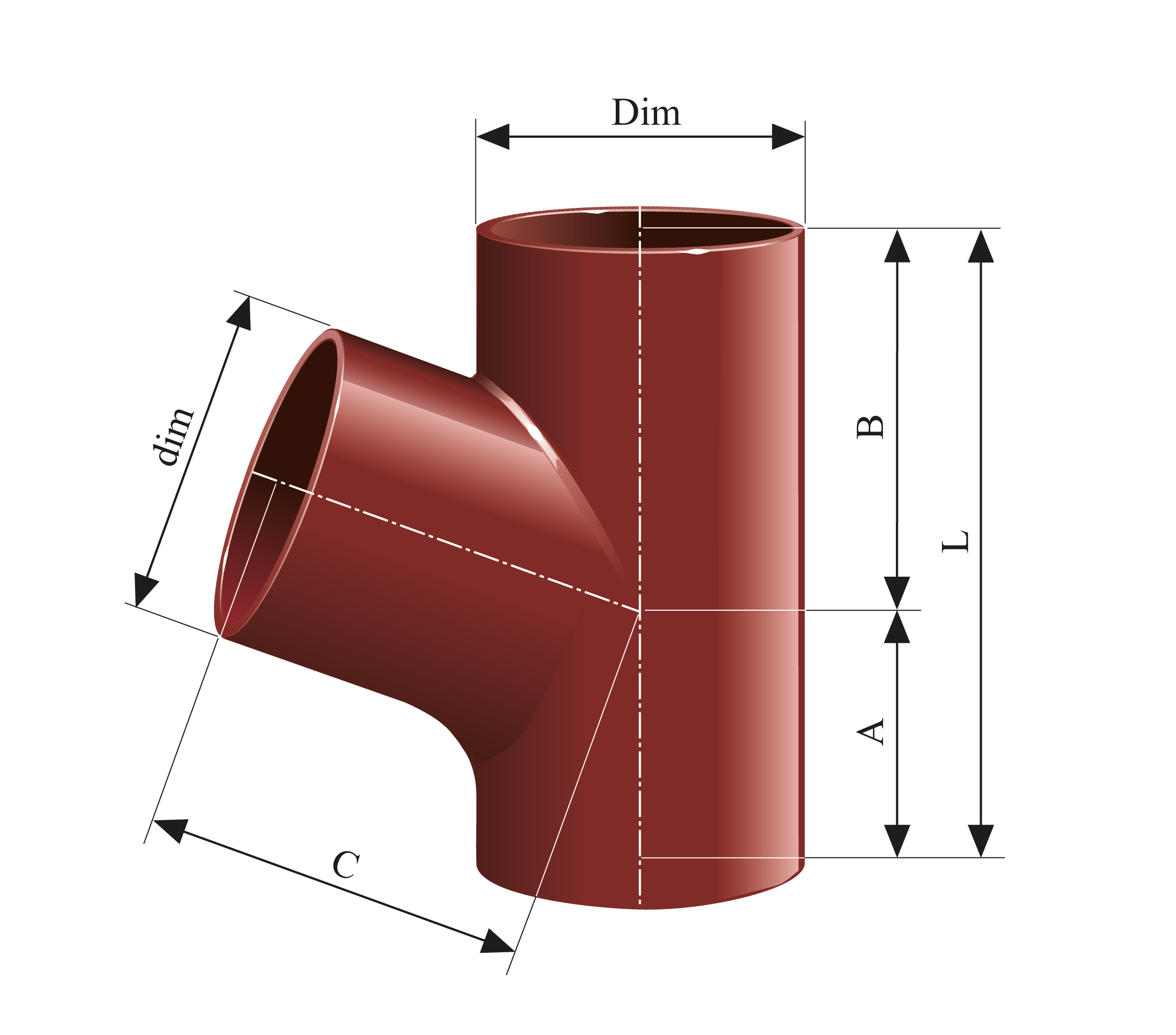

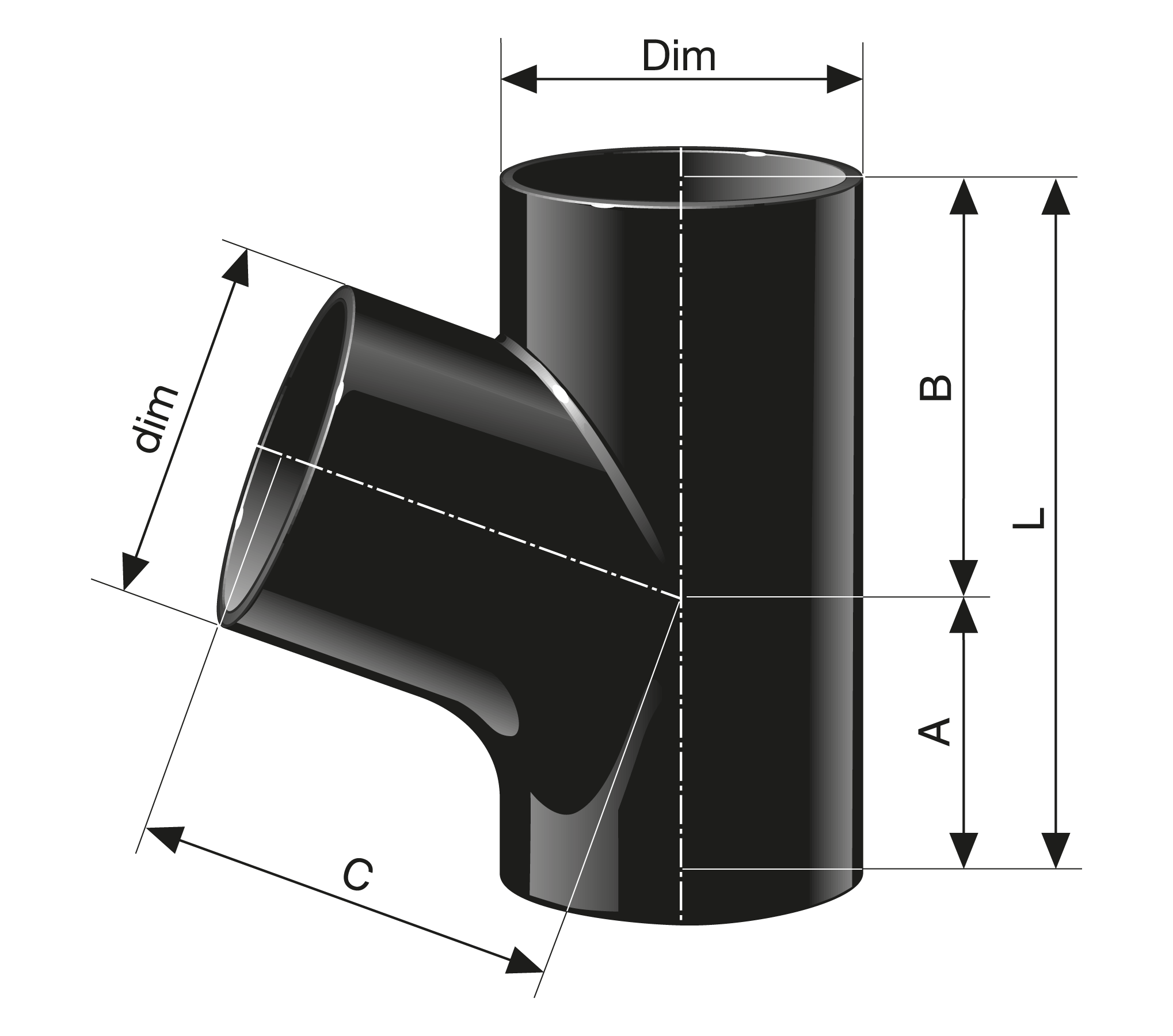

Teknisk fakta

Dim: DE75
dim: 75
A mm: 70,0
B mm: 100
C mm: 100,0
L mm (längd): 170
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN100
dim: 75
A mm: 70,0
B mm: 110
C mm: 120,0
L mm (längd): 180
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN100
dim: 100
A mm: 85,0
B mm: 130
C mm: 130,0
L mm (längd): 215
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN150
dim: 150
A mm: 115,0
B mm: 180
C mm: 180,0
L mm (längd): 295
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN200
dim: 150
A mm: 110,0
B mm: 200
C mm: 210,0
L mm (längd): 310
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN200
dim: 200
A mm: 140,0
B mm: 225
C mm: 225,0
L mm (längd): 365
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN250
dim: 250
A mm: 170,0
B mm: 285
C mm: 285,0
L mm (längd): 455
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk
Dim: DN300
dim: 300
A mm: 190,0
B mm: 355
C mm: 345,0
L mm (längd): 545
Antal anslutningar: 3
Vinkel (grader): 70
Tullstatnummer: 73071110
Försäljningsenhet: Stk

Bedömningar

BVB logo
Produkten har fått bedömningen "Rekommenderad" av Byggvarubedömningen. Att vi har våra produkter bedömda hos Byggvarubedömningen innebär att våra produkter blir bedömda utifrån kemiskt innehåll, livscykel och hållbara leveranskedjor. Vi bidrar därigenom till att göra det enklare att bygga hållbart.

Läs mer på www.byggvarubedomningen.se

Dokument

pdf.preview Produktkatalog MA

Produktkatalog MA

pdf.preview Byggvarudeklaration MA

Byggvarudeklaration MA

pdf.preview EPD för MA och MA plus

EPD för MA och MA plus

Fråga våra produktexperter

Andreas Hanson
Säljande Representant MA
fornamn.efternamn@gustavsberg-ror.se
Staffan Ecklein
Säljande Representant MA
fornamn.efternamn@gustavsberg-ror.se
Magnus Stierna
Orderkoordinator
fornamn.efternamn@gustavsberg-ror.se

FAQ

Har du fortfarande frågor? Här hittar du våra vanligaste frågor och svar.

Ja, MA-SYSTEM® med systemets ingående komponenter finns som BIM-objekt i MagiCAD för Revit, samt som epj-template för AutoCAD.

Sök efter Gustavsberg Rörsystem och få tillgång till våra produkter i MagiCAD HÄR.

MA-SYSTEM® är testat och godkänt i sin helhet och har blvit klassificerat A2 s1 d0, vilket är en stark klassning för produktens brandtekniska beteende.

A2: Obrännbart material
s1: Byggnadsdelen får avge mycket begränsad mängd med brandgaser
d0: brinnande droppar eller partiklar får inte avges från byggnadsdelen

MA-SYSTEM® finns lagerfört på i princip alla större grossistlager i Sverige. Vi har även vårt centrallager i Halmstad, vilket gör att vi snabbt och enkelt kan distribuera ut produkter som efterfrågas. Vi har även försäljning i Norge och Danmark.

Rör och rördelar är belagda med epoxi och uppfyller med goda marginaler kraven enligt tillverkningsstandarden EN877. Nedan anges epoxibeläggningens minimumtjocklek.


Rör
Utvändigt: 40 µm
Invändigt: 120 µm

Rördelar
Utvändigt: 120 µm
Invändigt: 120 µm

Klamring av MA-SYSTEM® skall utföras så att rörskarven ej utsätts för sådana böj-påkänningar att läckage kan uppstå. Ledning utan rördelar klamras med max 2000 mm mellan klamringarna. Avståndet mellan klammer och koppling får vara max 750 mm. Stående ledning klamras med max 2000 mm mellan klamringarna eller max 2000 mm från ingjutning i bjälklag.

Rör och rördelar sammanfogas enkelt med mekanisk koppling (ULTRAJET®- eller JET®-koppling) och skruvas åt med skruvdragare.

Se våra monteringfilmer:

•  JET®ETT-koppling

•  ULTRAJET®-koppling

•  JET®B-koppling

•  JET®ELECTRIC-koppling

•  JET®REDUX-koppling

•  ULTRAJET®/JET® G-A BOJA



Alla monteringsanvisningarna i MA-SYSTEM® är godkända av Branschregler Säker Vatteninstallation.
